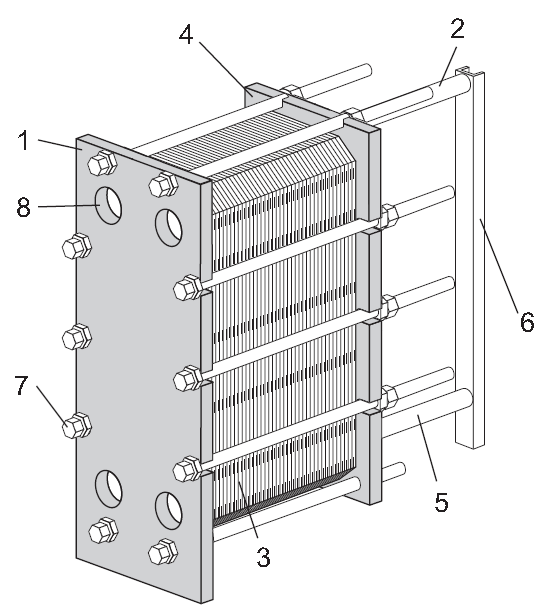

板式换热器快盈lV500的结构主要由以下8个主要部位组成。他们分别是：

快盈lV500 1.固定夹紧板

固定的板片，带有不同数量的用于连接管道系统的接口孔。上导杆和下导杆

连接至固定板。

2.上导杆

快盈lV500 承载板片组和压紧板。

快盈lV500 3.板片组

热量通过板片从一种介质传到另一种介质。板片组由槽形板、端板、密封垫

和过渡板（某些情况下）组成。板片组的测量数据为尺寸A，即固定板与压

快盈lV500 紧板之间的测量数据。参考板式换热器图纸。

快盈lV500 4.活动压紧板

快盈lV500 可移动的板片，可包含各种用于连接管道系统的接口孔。

快盈lV500 5.下导杆

快盈lV500 保持槽形板、连接板和压紧板的底端对齐。

6.支柱

快盈lV500 支撑上导杆和下导杆。

7.紧固螺栓

压紧固定板与压紧板之间的板片组。

带有轴承盒的螺栓是紧固螺栓。

剩余的螺栓用作锁定螺栓。

快盈lV500 8.接口角孔

快盈lV500 穿过固定板的接口孔允许介质进入或退出换热器。

除此之外，我们还有一些其他可供选择的部件。他们分别是：

接头

快盈lV500 • 双头螺栓

接口孔周围带螺纹的双头螺栓将法兰接头固定到设备。

多段

• 隔板

多流程配置中使用的坚固碳钢板。在需要时加固转向板。

可选组件

快盈lV500 • 支撑脚

提供稳定性，并用来通过螺栓将换热器固定到底座。

• 防护罩

覆盖板片组，避免高温或侵蚀性的液体泄漏或（人员）接触高温板片组。

• 螺栓保护装置

用以保护紧固螺栓螺纹的塑料管。

• 保温层

对于换热器表面的温度过高或过低的应用，可使用保温层。

• 提升装置

快盈lV500 安装到换热器上的独立装置，用于提升换热器。

• 接地凸耳

接地连接可用来消除在设备中发生静电积累的风险。

• 接口盖板

用以避免运输过程中颗粒进入换热器的保护装置。

• 接水盘

根据换热器中的流体类型和安装类型，可能需要接水盘（排水箱），以避免

人员伤害和设备损坏。

• 提升或运输固定装置

快盈lV500 固定在固定板与压紧板之间的锁定装置。
