304、316 等奥氏体不锈钢板式换热器在维修过程中会发现有点状穿孔现象，是什么原因引起的？采取什么措施能延长 304 、316等奥氏体不锈钢板片的使用寿命？

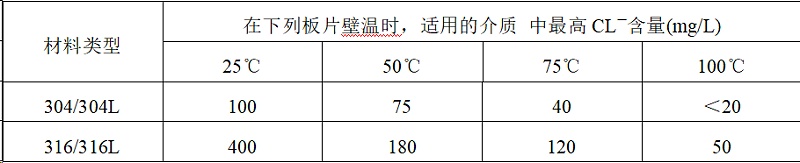

304、316等奥氏体不锈钢板式换热器材料在氯离子环境中，极易发生缝隙腐蚀。板片上氯离子的深度超标或板片有划痕等损伤，更易出现氯离子的点腐蚀，造成板式换热器板片穿孔，不仅造成失效，还会因内漏对介质造成污染，在医药、化工等行业，会造成更大的经济损失。奥氏体不锈钢在含氯水溶液中的适用条件，见下图：

除水溶液中氯离子深度不能超限外，还应注意以下两点：

快盈lV500 一、尽量使用挂垫，避免使用胶粘垫。几乎所有的胶均含氯离子，局部氯离子含量过高，极易造成腐蚀的发生，造成内漏；

二、及时清洗板片，避免水垢及杂质过多。因为氯离子容易在垢下富集、浓缩，这种情况一旦出现，容易出板片穿孔，造成内漏。

青岛瑞普特有多年奥氏体不锈钢板式换热器快盈lV500设计、生产和运行经验，可根据您的使用工况，为您选择合适的板型和材质，为您节约设备投资费用，并延长使用寿命，使投资收益更大化，欢迎来电咨询。
